晶圆盒RF载具ID读取器CK-S650-PA60E的1协议和N协议通信说明

晶圆盒RF载具ID读取器CK-S650-PA60E支持1协议和N协议,符合世界SEMI标准,同时支持HSMS、SECS协议和Modbus RTU协议,采用HDX半双工数据传输模式,具有出色的读写可靠性好耐环境性,兼容TI公司产的CID载体,在生产效率的维持和耐清洗性需求较高的半导体制造车间,有广泛的应用价值,可无缝接入现有的半导体生产设备中。

本文将重点介绍晶圆盒RF载具ID读取器CK-S650-PA60E的1协议和N协议通信说明。

标题晶圆盒RF载具ID读取器CK-S650-PA60E



首先,我们需要了解如下小技巧:

1、将SW1选择档位1开启1协议

2、将SW1选择档位2选择N协议

根据是否需要心跳检测设置对 SW2设置。SW3只有在N协议中有使用,在N协议中为站号。

设备IP通过上位机搜索便可,在搜索界面可以通过鼠标右键修改IP,1协议和N协议以太网端口固定为500。

一、命令列表

表 1‑1

命令

值(ASCII

功能描述描述

读取

0100

当接收到此命令时,系统会与射频标签通信,并读取数据的指定页。最多可以选择16页。

写入

0200

当接收到此命令时,系统会与射频标签通信,并写入数据的指定页。最多可以选择16页。

相同写入

0300

当接收到此命令时,系统会与射频标签通信,并将相同数据写入指定页的页单元。最多可以指定17页,这也是射频标签的最大页数。

字节写入

0400

当接收到此命令时,系统会与射频标签通信,并将数据写入到第一个地址和字节编号指定的区域。最多可以指定128字节。

测试

10

将接收到的数据发送到主机设备。

NAK

12

重复发送前立即做出响应。

获取参数

14

获取型号、固件版本或另一参数。

获取上一条命令

15

获取已执行的上一命令的命令代码。

复位

7F

复位放大器单元

​​​​​​​二、响应代码列表

表1‑2

类型

值(ASCII

名称

功能描述描述

正常结束

00

正常结束

当接收到此命令时,系统会与射频标签通信,并读取数据的指定页。最多可以选择16页。

主机通信错误

14

格式错误

当接收到此命令时,系统会与射频标签通信,并写入数据的指定页。最多可以选择16页。

通信错误

70

通信错误

当接收到此命令时,系统会与射频标签通信,并将相同数据写入指定页的页单元。最多可以指定17页,这也是射频标签的最大页数。

72

无标签错误

将接收到的数据发送到主机设备。

7B

外部写入区域错误

重复发送前立即做出响应。

具体通信协议帧格式请查看“1协议说明”或者“N协议”。

三、接线说明

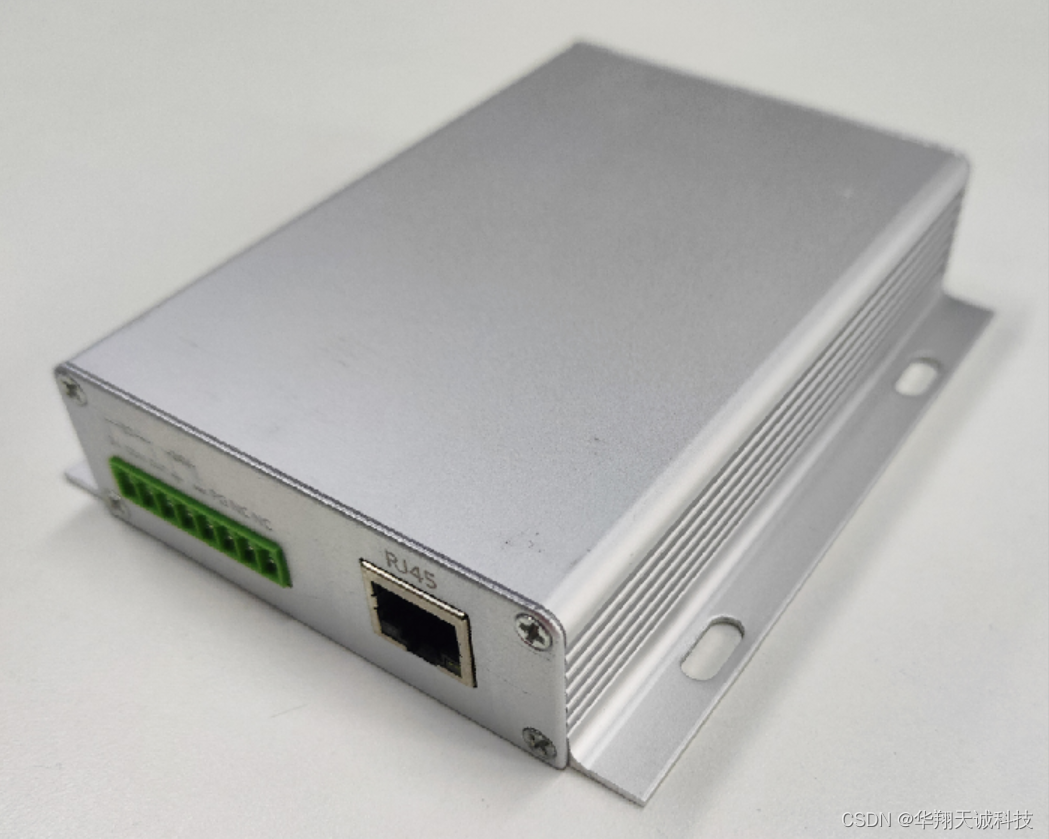

图 1‑1
